光伏新能源设备的接地系统

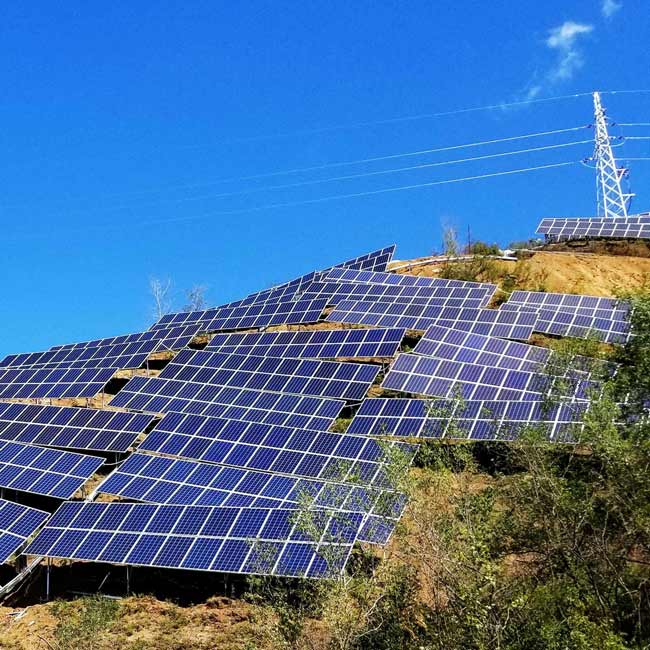

光伏新能源设备的接地系统

设计为环形接地极（水平接地电极），网络大小为20m×20m。固定光伏模块的金属支架大约每隔10m连接至接地系统。厂房的接地系统按照DIN 18014（德国标准）采用基础接地极。光伏设备和厂房的接地系统通过导体（V4A钢条、30mm×3.5mm，或镀锌钢）相互连接。将各个接地系统相互连接起来可以显著地减小总接地电阻。通过相互网状交织连接的接地系统可形成一个等电位面。

它能够显著减小雷电作用在光伏阵列和厂房建筑之间的连接电缆上所产生的过电压。水平接地极铺设在至少0.5M深的土壤中，使用十字夹相互连接成网格状。在土壤中的连接头必须用耐腐蚀带包裹起来。这也适用于铺设在土壤中的V4A钢条。等电位连接原则上说，从外部进入建筑物的所有导电部件一般都必须接入等电位连接系统中。完成这些等电位连接要求的办法是：所有不带电的金属部件直接连接到等电位系统，带电部件（如电缆）则通过安装电涌保护器间接接入等电位连接系统。等电位连接最好在建筑物入口附近执行，以便防止部分雷电流侵入建筑物。在这种情况下，厂房中的低电压供电系统可用多极复合型雷电流和电涌保护器保护。

在监控系统中，监控室的防雷最为重要，应从直击雷防护、雷电波侵入、等电位连接和电涌保护等多方面进行。

对监控室的直击雷防护应加装直击雷接闪装置，包括接闪杆，接闪带，接闪网。

监控系统一般做三级电源防护，在电源线路引入的总配电箱处装设一级浪涌保护装置，可采用dento防雷器,在UPS进线端安装一套二级浪涌保护器，可采用dento防雷器,用来进一步削减上级SPD的后续高电压，从而保护耐压能力较低的UPS电源，三级电源防护可采用机架式电源防雷插座，如dento防雷器。监控室内应设置等电位连接母线(或金属板)，该等电位连接母线应与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起，防止危险的电位差。各种电涌保护器SPD的接地线应以最直和最短的距离与等电位连接母排进行电气连接。进入监控室的各种金属管线应接到防感应雷的接地装置上。架空电缆线直接引入时，在入户处应加装浪涌保护器SPD，并将线缆金属外护层及自承钢索接到接地装置上。

良好的接地是防雷中至关重要的一环。接地电阻值越小过电压值越低。监控中心采用专用接地装置时，其接地电阻不得大于4Ω。采用综合接地网时，其接地电阻不得大于1Ω。本文来自： http://www.dento.cn
